液压发动机选择与分析

液压发动机分为高速和低速，额定转速高于500r/min的发动机属于高速发动机。高速发动机的基本形式有齿轮式叶片式和轴向柱塞式。它们主要特点是转速高转动惯量小，便于启动、制动调速和换向。经论证,针对绳锯的切割特点绳锯发动机选高速发动机，收绳发动机选低速发动机。

在选定液压发动机时要考虑的因素有工作压力、转速范围、运行扭矩、总效率、容积效率、滑差特性、寿命等机械性能，以及在机械设备上的安装条件、外观等。

确定了所用液压发动机的种类之后,可根据所需要的转速和扭矩从产品系列中选出能满足需要的若干种规格然后利用各种规格的特性曲线查出(或计算出)相应的压降、流量和总效率。然后进行综合技术经济评价来确定某个规格.结合以上原则和施I现场实际情况.选择双哦哦的OML-20液压发动机作为绳锯的动力源，选择NHM2-100发动机作为收绳动力源。

切割机架选配

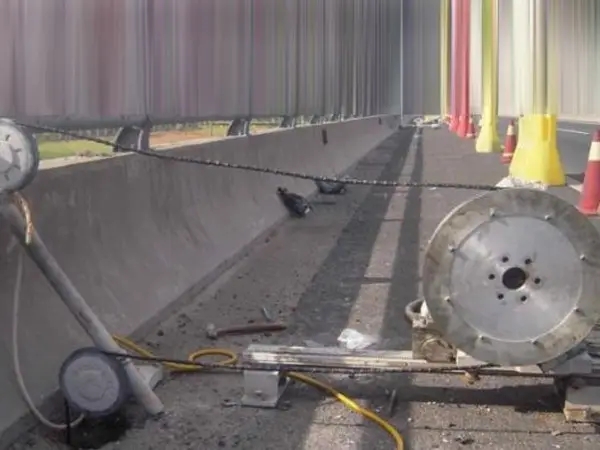

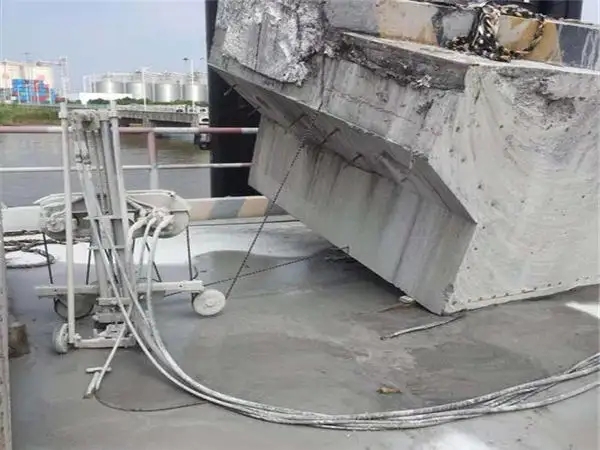

切割机架由双液压发动机双驱动轮、7个从动轮、收绳装置、绳锯架等组成。其中从动轮的底部有2个可以360°旋转的导向轮。根据导流槽结构尺寸及吊装条件，设计绳锯架2m高，收绳长度16m,收绳装置由两组8个滑轮组成。驱动轮直径为300mm,收绳轮、万向轮、从动轮为直径200mm。
