表面处治的施工工艺为：

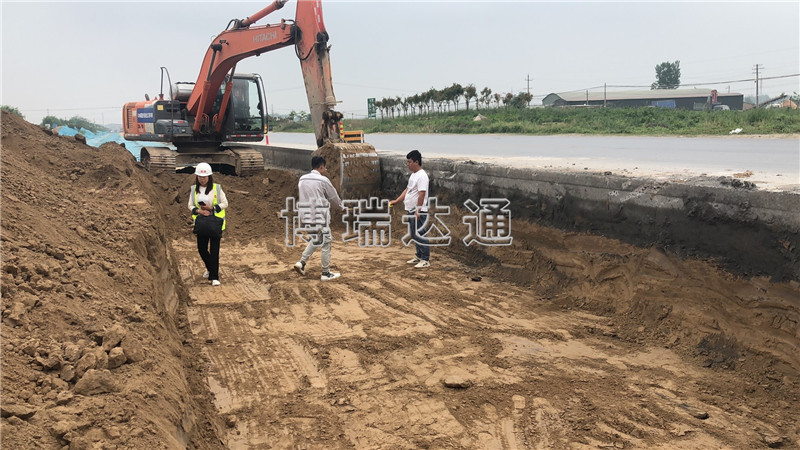

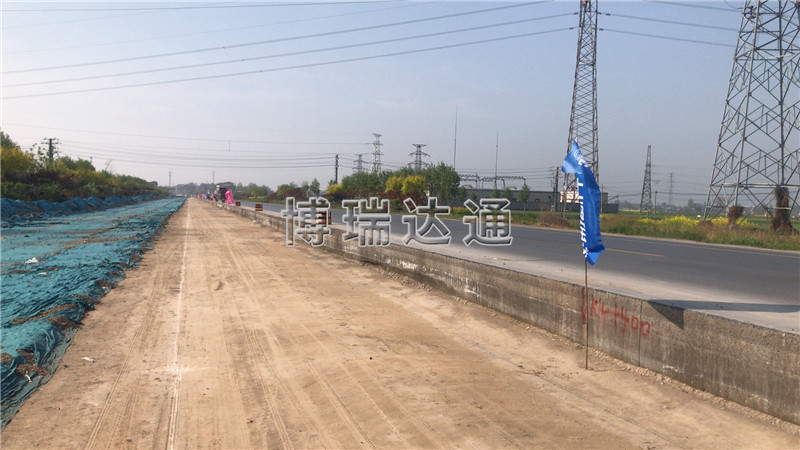

清理基层，在表面处治施工前，应将路面基层清扫干净，使基层的矿料大部分外露，并保持干燥；若基层整体强度不足时，则应先予以补强。

洒透层(或粘层)沥青，洒布**层沥青要洒布均匀，当发现洒布沥青后有空白、缺边时，应立即用入工补洒，有积聚时应立即刮除。施工时应采用沥青洒布车喷洒沥青，其洒布长度应与矿料撒布能力相协调。沥青洒布温度应根据施工气温以及沥青标号确定，一般情况下，石油沥青宜为130℃～170℃，煤沥青宜为80℃～120℃，乳化沥青宜在常温下散布。 铺撒**层矿料：洒布主层沥青后，应立即用矿料撒布机或入工撒布**层矿料。矿料要撒布均匀，达到拥有覆盖一层、厚度一致、矿料不重叠、不露沥青，当局部有缺料或过多处，应适当找补或扫除。

碾压：撒布一段矿料后，用60～80kN双轮压路机碾压。碾压时，应从一侧路缘压向路中，宜碾压3～4遍，其速度开始不宜超过2km/h，以后可适当增加。

洒**层沥青，撒布**层矿料，碾压，再洒第三层沥青，撒布第三层矿料，碾压。 初期养护：沥青表面处治后，应进行初期养护。当发现有泛油时，应在泛油部位补撒与一层矿料规格相同的嵌缝料并均匀；当有过多的浮动矿料，应扫出路外；当有其它损坏现象时，应及时修补。

沥青贯入式路面属多孔结构，为防止路表水侵入和增强路面的水稳定性，其面层的上层应撒布封层料或加铺拌和层，而当沥青贯入层作为联结层时，可不撒布表面封层料。沥青贯入式路面适用于二级及二级以下的公路，其厚度宜为4～8cm，但乳化沥青贯入式路面厚

度不宜超过5cm，当贯入层上部加铺拌和层的沥青混合料面层时，总厚度宜为6～10cm，其中拌合层的厚度宜为2～4cm。

沥青贯入式路面的施工工艺流程为：清扫基层→洒透层或粘层沥青（乳化沥青贯入式或沥青贯入式厚度小于5cm）→撒主层矿料→碾压→洒布**遍沥青→撒布**遍嵌缝料→碾压→洒布**遍沥青→撒**遍嵌缝料→碾压→洒布第三遍沥青→撒封层料→碾压→初期养护。

热拌沥青混合料路面施工可分为沥青混合料的拌制与运输和现场铺筑两阶段。

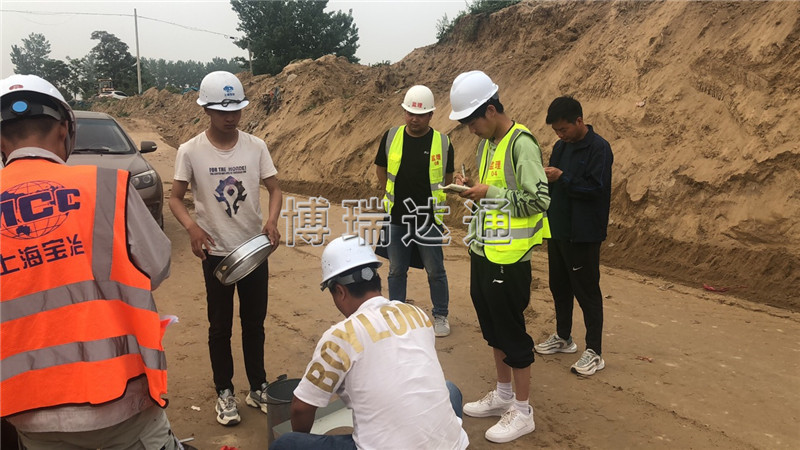

在拌制沥青混合料之前，应根据确定的配合比进行试样，试拌时对所用的各种矿料及沥青应严格计量，对试样的沥青混合料进行试验以后，即可选定施工配合比。
