工程结构形式及施工范围：

      1 结构形式：

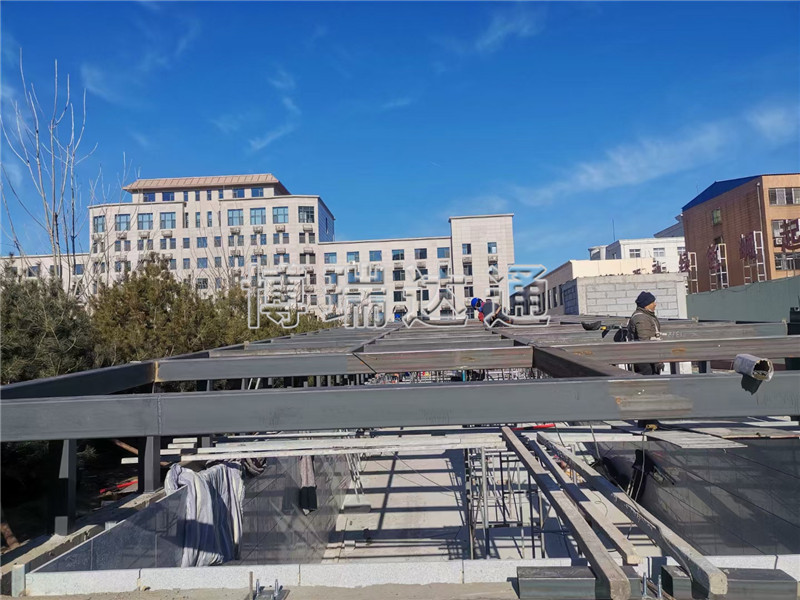

      1），骨架类型:方矩形管龙骨,材质均为 Q255B，焊接方法为手工焊接或二氧 化碳保护焊接；

      2），钢龙骨防腐:经除锈合格后，涂刷一遍环氧云铁底漆，一遍环氧云铁中 间漆，两遍佛碳面漆两遍。

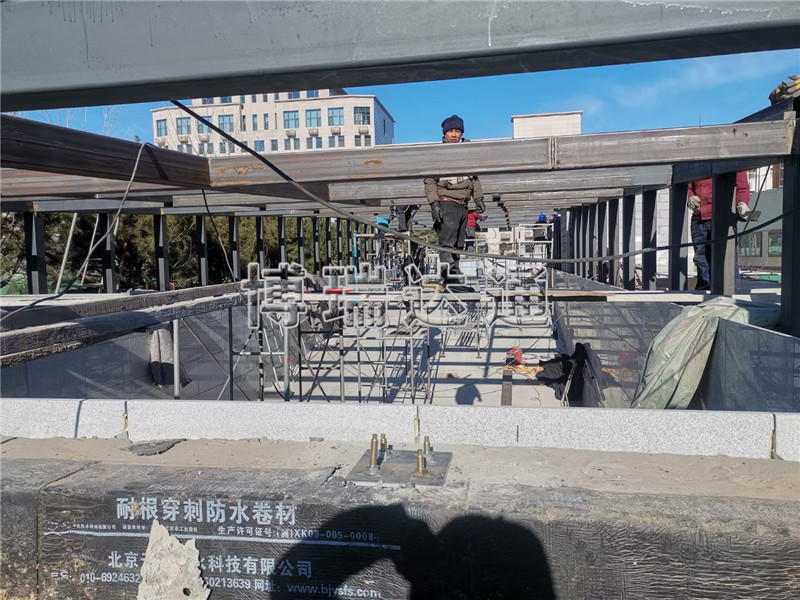

      3），固定类型:方管在现场按照定位尺寸焊接在预埋件上，预埋件使用 4 个 M16 化学锚栓，保证方管牢固稳定的固定在砼墙体上。

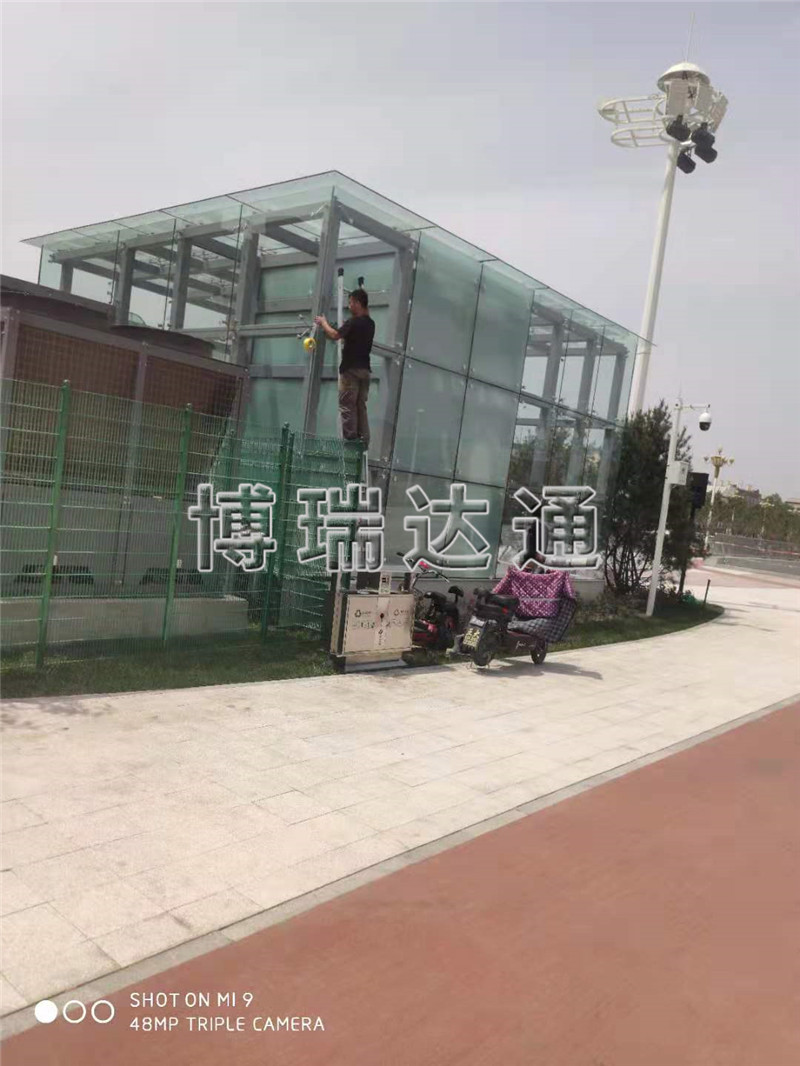

      4），面层材料品种、规格:屋顶玻璃采用 8+8+1.14 钢化夹胶玻璃，墙面采用 6+6+0.76 钢化夹胶玻璃。按图纸进行分格尺寸定制。玻璃伸缩缝为 10MM。采用 浅灰色弹性耐候结构胶封堵。玻璃底部及侧部与钢接触位置用橡胶板或用硬 质泡沫双面胶条撑垫，以防玻璃自然炸裂。

      5），玻璃安装件:屋顶钢化夹胶玻璃固定采用 U304-250 系列不锈钢驳接爪固 定。墙面玻璃采用 U304-220 系列不锈驳接爪固定，墙面上部玻璃与屋顶玻璃连 接处考虑留缝 10MM，用耐候结构胶封堵。墙面下部玻璃与沿台板连接处用 弹性结构胶封堵，玻璃与玻璃缝隙用耐候结构胶封堵。

      6），屋面施工时考虑排水坡度，坡度为 3%。坡向按原总体效果图确定。

      7），节点详图详优化（深化）施工图纸及相关工程图集做法。

       2 施工范围：

       香河县广场改造工程位于廊坊市香河县内，项目总面积约 2.5 万平米，主要 包括景观建设、绿化、硬化等。本次施工范围为 27.5m 汽车出入口、28.5m 汽车 出入口及 1#～9#人防洞口蓬罩工程分项工程的制作、安装工程的深化设计及施 工，竣工资料整理、移交等为完成此工作所必需进行的不可或缺的工作。以及涉 及的材料采购、保管、运输、检验试验、施工及技术措施、成品保护并通过相关 验收、保修及后期服务等工作。
